產品特點

（1）高可靠性的設計

裝置采用16位微控制器做主系統，硬件設計嚴格遵照電力及電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。

（2）精密選材

裝置采用高精度采集器作為信號采集單元，電壓采樣采用高精度的模數轉換芯片，電壓與阻抗的測量準確；

（3）人性化的人機交互界面

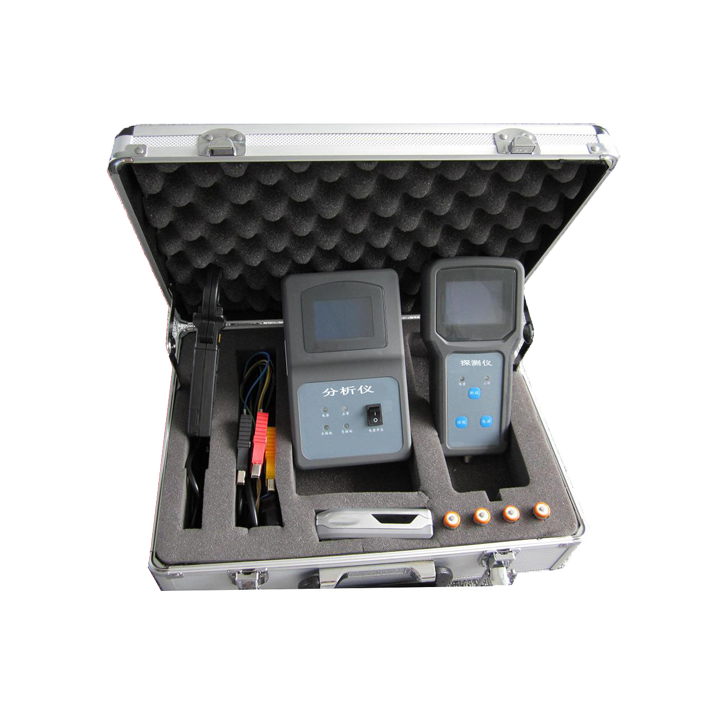

“分析儀”與“探測儀”均采用液晶顯示屏供用戶查看信息；

操作簡單快捷，在實現對不同支路的檢測時，只需要按一次啟動鍵即可完成；

測試結果顯示直觀明了，測試結果可通過多種顯示形式呈現給用戶，包括接地與否，波形曲線，絕緣等級，絕緣阻抗，漏電流大小，方向信息等。

（4）智能化的檢測識別系統

“分析儀”可以自動識別系統電壓等級；

“分析儀”在系統絕緣阻抗發生變化后可以快速顯示絕緣阻抗信息；

“探測儀”與“分析儀”信息同步一次之后，不受檢測距離的影響；

“探測儀”在進行檢測時，采集器既可鉗單根電源線，也可鉗多根電源線，提高檢測效率；

“探測儀”檢測完成之后，如被測支路有絕緣故障，會判斷出故障點相對測試點的方向信息。

（5）完備的測試功能與處理故障能力

“分析儀”與“探測儀”之間內置了無線數傳模塊進行通信，測試功能與顯示信息完備，可以處理直流系統中的各類絕緣故障情況。

（6）高安全性

裝置可以在不向直流系統注入信號的條件下實現接地故障點的定位，在信號模式下，裝置內部設有限流限壓模塊，對直流系統無任何影響。

產品參數

（1）使用環境

• 環境溫度：-30℃～+50℃；
• 相對濕度：≤95%；

（2）無線通信技術指標

• 信號功率：≤ 10dbm；
• 信號頻段：433Mhz；
• 靈敏度：－106dBm；
• 傳輸距離：在視距情況下，離地2米可靠傳輸距離250米

(3)分析儀技術指標

• 適用直流系統電壓等級： 48V，110V，220V或用戶指定電壓等級
• 系統正負電壓測量范圍：0—300V
• 對地直流電壓測量范圍：0—300V
• 對地交流電壓測量范圍：0—280V
• 交流竄電故障告警門限：5V
• 電壓測量分辨率：1V
• 系統對地電阻測量范圍：0—9KΩ
• 接地電阻測量分辨率：1KΩ
• 顯示方式：LCD
• 檢測信號電流大?。?—2mA可調
• 檢測信號電壓幅值：0—50V可調
• 信號頻率：無信號模式與16Hz可選
• 抗直流系統分布電容干擾：1000uF

?(4)探測儀技術指標

• 信號模式下支路絕緣阻抗檢測范圍：

系統電壓等級為220V：　0 -600KΩ

系統電壓等級為110V： ?0 -300KΩ

系統電壓等級為48V：　 0 -60KΩ

絕緣阻抗測量分辨率：0.1KΩ

• 無信號模式下支路絕緣阻抗檢測范圍：

系統電壓等級為220V：　0 -50KΩ

系統電壓等級為110V： ?0 -25KΩ

系統電壓等級為48V：　 0 -10KΩ

• 絕緣阻抗測量分辨率：1KΩ
• 波形顯示時間： 12秒
• 電流測量范圍：±100mA
• 電流測量分辨率：01mA
• 顯示方式：LCD
• 方向顯示方式：同向或反向標示
• 抗直流系統支路分布電容干擾：100uF
• 與分析儀之間的使用距離：無距離限制
• 鉗口大?。骇?0mm
